Переделка кондиционера в климат контроль

Ура, свершилось! Повысилась комфортность и удовольствие от вождения, больше не нужно крутить ручки ручного кондиционера)))
Делали с отцом в гараже. Я говорил ему какие пины соединять, и он сажал их на пайку. Делалось всё по заранее распечатанным инструкциям:
kiario4.ru/showthread.php?t=11015
www.drive2.ru/l/455334429292757029/
www.drive2.ru/l/468836706959753596/
www.drive2.ru/l/456903157507688403/
www.drive2.ru/l/472192691325632682/ — схемы расписновки для дорестайла

Заняло полдня субботы и полдня воскресенья. Мне повезло, что я купил блок управления климатом с разъемами, а так же в гараже нашелся разъем для привода заслонки. Разъемчик для датчика солнечной активности подошел от компьютера (там нужно всего 2 контакта (пины 6 и 7). Один провод протянут под капот к датчику температура охлаждающей жидкости (пин тоже нашелся в гараже), один провод протянут к приборной панели (просто врезались в существующую проводку и припаяли провод), еще один провод так же припаян к проводке диагностического разъема, и один провод протянут к 16 пину разъема I/P-B (блок предохранителей салона) — в разъеме пина не было, пин подошел от моего старого разъема ручного кондиционера.
САМЫЙ БОЛЬШОЙ НАШ КОСЯК! Почему не закончили в первый день: в блоке предохранителей мы соединились не с тем разъемом. Их там два одинаковых: один спереди, где втыкаются предохранители, а другой (нужный нам) сзади блока. Если не провести провод к этому разъему, то вентилятор климата будет работать всегда на полную скорость. Я сам виноват, потому что в инструкциях было сказано, что нужный разъем находится сзади (но я этого не заметил на распечатках), поэтому блок нужно снять.

Сколько это стоит и артикулы:
1) 972504Y210 блок климата дорейстайлинг. Цены в среднем 3-4-5 тысяч. Я купил на авито всего за 2000 (с разъемами!), без разъемов продавали за 1000р, прислали из Питера транспортной компанией.
2) 972534Y300 Датчик солнечной радиации (фотодатчик) — купил на разборах за 830р
3) 971791R000 Транзистор FET — купил на разборах за 600р
4) 97236-1G000 Трубка системы вентиляции — 701р, новая (Exist)
5) 97161-1JAA0 Привод заслонки отопителя салона — 682р, новая (Exist)
6) 97149-1R010 Рычаг системы охлаждения — 241р, новая (Exist)
итого 5454р + немного за доставку транспортными компаниями.

Полный размер

в таком разобранном виде я уехал из гаража в первый день

тот самый злополучный разъем, который находится сзади блока предохранителей салона

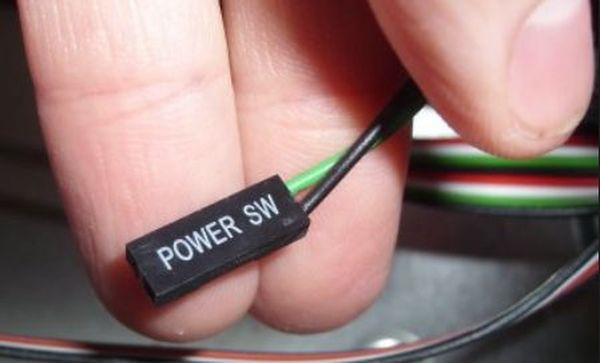

такой разъем хорошо подходит для датчика солнечной активности

Задавайте вопросы, если будут, постараюсь ответить)

Источник: https://www.drive2.ru/l/502166752688341953/

Замена кондиционера на климат-контроль

В последнее время всё больше увеличивается количество автомобилистов в мегаполисах, маленьких городах и деревнях всего мира и, в частности, нашей страны. И большая часть автомобилистов, наблюдая за тем, как специалисты автомобильного дела в своих автосервисах с лёгкостью производят замену штатных систем кондиционирования на умный климат-контроль, задаются резонным вопросом. А можно ли самостоятельно в своём гараже проделать то же самое? Нынче этот вопрос обрёл такую популярность, что мы не могли его обойти стороной и не дать развёрнутый ответ на него. Об этом далее.

Отличия кондиционера от климат-контроля

Как все знают, кондиционер – это устройство с достаточно простым устройством, которое охлаждает воздух. Как правило, его управление осуществляется вручную. То есть, куда вы направите воздушный поток, туда и будет дуть холодный воздух. Выражаясь проще, точнее, делая выводы, вы рискуете заболеть из-за переохлаждения организма. С использованием климат-контроля дело обстоит диаметрально противоположно, и такая ситуация не возникнет априори.

Климат-контроль состоит из компрессора, отопительного блока кондиционера и соединительных шлангов. Данное оборудование располагается под капотом из-за своей массивности, и в салоне его устанавливать некорректно и неуместно – это существенно скажется на его комфортабельности. На нём и построено функционирование всей климатической системы.

В салоне автомобиля располагаются различные датчики, которые информируют водителя о состоянии микроклимата, передавая данные на микропроцессор. Это датчики интенсивности солнечного тепла, датчик температуры внутри салона автомобиля и снаружи его. При их помощи система сама определяет, когда нужно включить подогрев, а в какой момент охладить воздух.

Кроме этого, могут устанавливаться и специальные улавливающие элементы, анализирующие состояние окружающей среды. В том случае, если определённый уровень загрязнения превышен, система вентиляции и кондиционирования автоматически переводится в рециркуляционный режим, то есть из салона забирается воздух.

Климат-контроль – микропроцессорная система, в которую заложены различные программы с разнообразными климатическими условиями – от жаркого лета до сибирской зимы. Водителю достаточно сделать выбор в пользу необходимой программы, выставив желаемый диапазон температур. Таким образом, один раз настроив климат-контроль, записав своего рода пресеты, вы забудете о сложностях управления, с которыми вы сталкиваетесь при использовании кондиционеров, вне зависимости от производителя, модели и года производства.

Также климатическая установка автоматически распределяет и направляет потоки воздуха туда, где они действительно необходимы. И, как вы уже, наверное, догадались, вред вашему здоровью, как и пассажиров, наноситься не будет. Наверное, всем известно, как легко можно подхватить простуду под холодной струёй воздуха.

Климат-контроль же не позволит такого. Данная система контролирует не только температуру воздуха, но также и его влажность. Вы забудете о духоте и надоедливом запотевании стёкол. Но есть и обратная сторона медали: климат-контроль, в силу своего более сложного устройства, гораздо сложнее ремонтировать. Для этого нужно будет проводить дорогостоящую компьютерную диагностику автомобиля.

Материалы для замены кондиционера на климат-контроль

Для того чтобы поставить климат-контроль вместо кондиционера в свой автомобиль, вам будут нужны следующие элементы:

1. Кожух печки, который по форме создан точно под климатическую установку в сборе.

2. Панель климат-контроля и его модуль.

3. Электронный регулятор оборотов обдувающего вентилятора и солнечный датчик.

4. Воздуховод под электронный регулятор оборотов обдувающего вентилятора.

5. Кнопки рециркуляции и эко. Кнопки от бывшего кондиционера не могут быть использованы в силу своей четырёхконтактной структуры, так как вам нужны будут пятиконтактные.

6. Подторпедная проводка. Хотя здесь присутствует один нюанс – необходимо находить проводку под определённый тип кузова: седан, хэтчбек или универсал, а также под тип коробки: механика, автомат, вариатор. Здесь же играет роль и год выпуска автомобиля. Зачастую сделать необходимый выбор по всем этим параметрам очень сложно. Можно обойтись любой проводкой под климат-контроль, взяв с неё необходимые разъёмы:

— разъем электронного регулятора оборотов печки;

— разъем климатической установки;

— разъем теплового датчика солнечного излучения.

Особенности замены кондиционера на климат-контроль

Первым заданием, которое встанет перед вами, будет снятие автомобильной торпеды. Второе – необходимость снятия кондиционера. Он крепится под капотом и в салоне. После демонтажа кондиционера наступает, пожалуй, наиболее хлопотный этап данной операции – прокладка другой проводки под торпеду или врезка разъёма климат-контроля в уже проложенную родную заводскую проводку.

Итак, у вас в руках оказался 22-ух контактный разъём климатической установки и очень много проводов, торчащих в салон автомобиля. Первым делом необходимо среди них найти разъёмы в области панели. Переходим к подключению разъёмов климатического оборудования.

1. Красный провод идёт на идентичный по цвету в предохранительном блоке.

2. Коричневый на аналогичный аварийной кнопки.

3. Оставляем пустым.

4. Черный идёт на 14-ый контакт предохранительного блока.

5. Красно-синий на идентичный по цвету разъём бортового компьютера.

6. Коричнево-белый – на такой же в красной колодке сервотроника или на провод диагностического разъема ОБД.

7. Коричнево-синий идёт на тепловой датчик солнечного излучения.

8. Коричнево-белый на идентичный разъём кондиционерного электрорегулятора.

9. Серо-желтый добавьте на второй контакт кнопки рециркуляции.

10. Серо-желтый провод на идентичный кнопки рециркуляции и на серо-желтый провод кнопки эко.

11. Оставляем пустым.

12. Чёрный на замок зажигания.

13. Чёрно-жёлтый — на идентичный кнопки рециркуляции.

14. Чёрно-белый — на такой же кнопки ЭКО, а старый черно-белый провод откусите от разъёма, его вы будете использовать на следующем этапе.

15. Чёрно-белый – к тому самому отрезанному проводу.

16. Коричнево-фиолетовый – на электронный блок управления силового агрегата. Этот провод имеется в моторной косе, его только нужно отыскать в круглом белом разъёме возле аккумуляторной батареи.

17. Желто-серый идёт на чёрный провод кнопки обогревателя.

18. Сине-чёрный – на аналогичный разъём электронного вентилятора обогревателя.

19. Синий – на аналогичный в фишке бортового компьютера.

20. Чёрно-белый – на тепловой датчик солнечного излучения.

21. Серо-жёлтый – подсоедините ко второму проводу разъема ЭКО.

22. Оставляем пустым.

Итак, разъём климатической установки подключен, осталось подключить лишь электронный вентилятор печки. Так, если вы обратите внимание, уже два провода подключены к данному разъёму в процессе установки климат-контроля. Остаётся подсоединить ещё столько же:

1. Красный – предохранительный блок.

2. Коричневый – на аналогичный бывшего электронного вентилятора отопителя.

Итак, все провода подключены, значит, вам остаётся только лишь всё собрать в строго обратной последовательности и наслаждаться комфортным микроклиматом в салоне вашего автомобиля.
